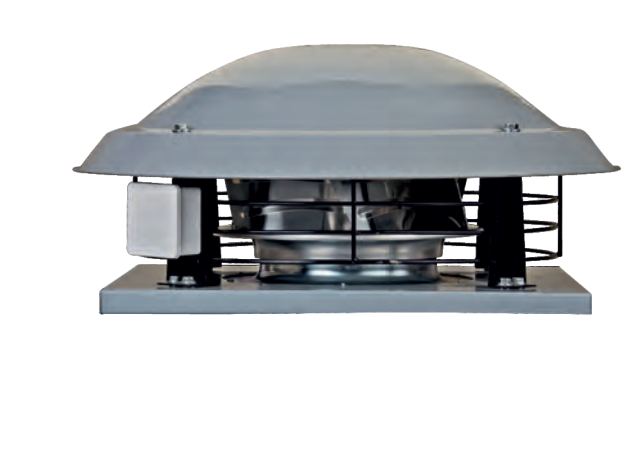

Yatay Atışlı Radyal Çatı Fanları

Yatay atışlı radyal çatı fanları, binaların çatılarına monte edilerek kirli havanın, dumanın veya sıcak havanın yatay yönde atmosfere tahliyesini sağlayan yüksek verimli fanlardır. Radyal fan teknolojisi sayesinde yüksek basınç değerlerinde çalışabilir ve uzun kanal hatlarındaki dirençleri karşılayabilir. Yatay atışlı tasarımı sayesinde tahliye edilen hava, çatı yüzeyine yakın seviyede atmosfere dağılır.

Yapısal Özellikler

• Fan Tipi: Radyal fan, geriye eğik veya seyrek kanat yapısı.

• Motor Düzeni: Direkt akuple veya kayış-kasnaklı motor, opsiyonel harici motorlu tasarım.

• Gövde: Galvaniz çelik, paslanmaz çelik veya elektrostatik boyalı sac.

• Montaj: Çatı yüzeyine yatay atış sağlayacak şekilde dik monte edilir.

• Opsiyonel: Geri dönüşsüz damper, susturucu ve titreşim izolatörleri.

Avantajları

1. Yüksek Basınç Performansı: Radyal fan yapısı ile uzun kanal hatlarında bile güçlü hava tahliyesi.

2. Dayanıklılık: Zorlu dış ortam koşullarına dayanıklı gövde ve motor.

3. Enerji Verimliliği: Yüksek verimli motor seçenekleri ile düşük enerji tüketimi.

4. Sessiz Çalışma: Akustik izolasyonlu gövde ve susturucu seçenekleri.

5. Kolay Montaj: Çatıya direkt yerleştirme, bakım için kolay erişim.

Kullanım Alanları

• Endüstriyel Tesisler: Fabrika, atölye ve kazan daireleri.

• Ticari Binalar: AVM, otel, hastane ve ofis projeleri.

• Mutfak Egzoz Sistemleri: Yağlı ve sıcak hava tahliyesi.

• Depo ve Hangarlar: Geniş alanlarda kirli hava tahliyesi.

• Yangın ve Duman Tahliye Sistemleri: Acil durumlarda yüksek sıcaklık tahliyesi.

Teknik Performans

• Debi Kapasitesi: 1.500 – 80.000 m³/h

• Basınç Aralığı: 300 – 5.000 Pa

• Sıcaklık Dayanımı: 120°C sürekli, opsiyonel 300°C/2 saat

Opsiyonlar:

• • Frekans invertörlü hız kontrolü

  • Akustik izolasyon

  • ATEX sertifikalı motor

  • Damper ve susturucu entegrasyonu
